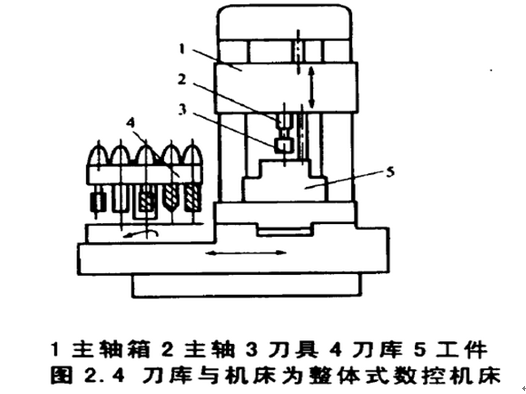

圖2.4所示為刀庫與機床為整體式數控機床的外觀圖。

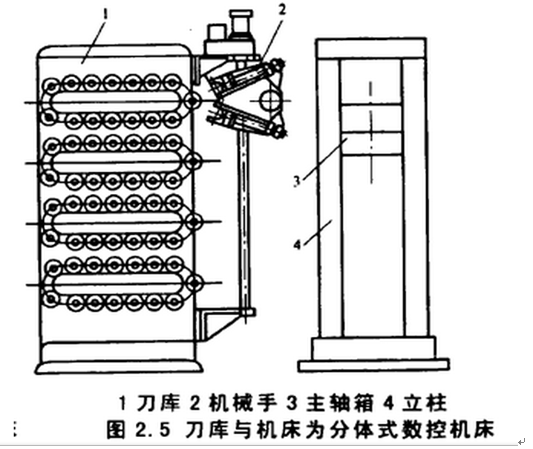

圖2.5所示為刀庫與機床為分體式數控機床的外觀圖。
此時，刀庫容量大，刀具可以較重，常常附加運輸裝置來完成刀庫與主軸之間刀具的運輸。
東莞cnc加工廠 帶刀庫的換刀裝置由刀庫、選刀機構、刀具自動裝卸機械及刀具交換機構(機械手)等四部分組成，應用廣泛。刀庫機械手自動換刀系統，整個換刀過程比較復雜。首先要把加工過程中使用的全部刀具安裝在標準刀柄上，在機外進行尺寸預調后，按一定的方式放入刀庫。換刀時，先在刀庫中選刀，再由換刀裝置從刀庫或主軸上取刀，進行交換，將新刀裝入主軸，舊刀放回刀庫。
東莞cnc加工廠 由于前兩種換刀裝置容納的刀具數量有限不能太多，不能滿足復雜零件的加工需要，所以自動換刀數控機床多采用帶刀庫的自動換刀裝置。刀庫具有較大容量，既可安裝在主軸箱的側面或上方。東莞cnc加工廠由于帶刀庫的自動換刀裝置的數控機床的主軸箱內只有一根主軸，主軸部件的剛度要高，以滿足精密加工要求。刀庫內數量較大，因而能滿足復雜零件的多工序加工，大大提高生產率。帶刀庫的自動換刀系統適用于數控鉆削中心和加工中心。進行比較得出帶刀庫的自動換刀系統是最有發展前景的。
